- Opis
UWAGA: Wersja programu 5.0.0 i kolejne nie obsługuje analizatorów serii Sonel PQM-701(x). W celu prawidłowej pracy należy używać ostatniej wersji programu Sonel Analiza 4.
Program Sonel Analiza 5 jest aplikacją niezbędną do pracy z analizatorami serii PQM. W zależności od użytego przyrządu współpracującego, oprogramowanie umożliwia:
- konfigurację analizatora,
- odczyt danych z rejestratora,
- podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
- kasowanie danych w analizatorze,
- przedstawianie danych w formie tabel,
- przedstawianie danych w formie wykresów,
- sortowanie zdarzeń,
- tworzenie raportów użytkownika w formie kreatora z możliwością zapisania szablonów użytkownika,
- analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia - również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q1=f(U1/Un) oraz cosφ=f(P/Pn),
- precyzyjną, niezależną i sekwencyjną obsługę wielu analizatorów,
- automatyczną zmianę czasu,
- aktualizację do nowszych wersji przez stronę WWW.
Konfiguracja analizatora
Program umożliwia konfigurację wszystkich parametrów analizatora. Konfigurację przeprowadza się na komputerze, a następnie przesyła do analizatora. Konfiguracje można również zapisywać na twardym dysku lub innych nośnikach danych celem późniejszego wykorzystania.Program umożliwia konfigurację między innymi:
» wybór punktów pomiarowych oraz dowolne przydzielenie pamięci dla poszczególnych punktów pomiarowych,
» ustawienie czasu analizatora,
» włączenie blokady przycisków,
» zabezpieczenia kodem PIN przed niepowołanym dostępem osób postronnych,
» ustawienie czasu uśredniania,
» wybór przekładników prądowych i napięciowych,
» wybór trybu wyzwalania (natychmiastowy, po wystąpieniu zdarzenia lub wg ustawionego harmonogramu czasowego),
» wybór typu cęgów, określenie czy analizator ma rejestrować dodatkowe parametry w kanałach N i PE,
» wybór typu sieci, dla której analizator będzie rejestrował wszystkie ustawione
parametry.Analizatory PQM-710 i PQM-711 posiadają cztery niezależne od siebie punkty pomiarowe. Każdy punkt pomiarowy można skonfigurować osobno, aby później przeprowadzać cztery różne rejestracje bez potrzeby każdorazowego przeprogramowywania rejestracji.
W każdym punkcie pomiarowym można skonfigurować:
» czy analizator ma przeprowadzać rejestrację na zgodność z normą EN 50160 (oraz Rozporządzeniem Ministra w sprawie standardów
jakościowych zasilania) lub wg dowolnych parametrów określonych przez użytkownika,
» dla poszczególnych parametrów użytkownik może określić czy rejestrator ma zapisywać wartości chwilowe, średnie, maksymalne czy minimalne,
» dla większości parametrów można określić limity, po przekroczeniu których analizator zarejestruje zdarzenie.Odczyt danych bieżących

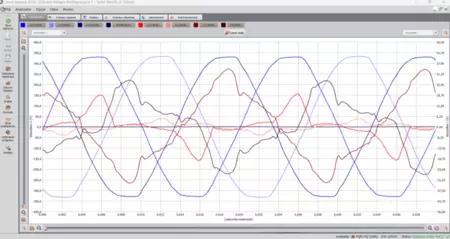

Program Sonel Analiza umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną na ekranie komputera w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Użytkownik może zobaczyć:
» wykresy przebiegów napięcia i prądu (oscylogramy),
» wykresy napięcia i prądu w czasie,
» wykres wskazowy,
» pomiary wielu parametrów,
» harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
» interharmoniczne.Analiza danych
Przy pomocy programu użytkownik może odczytać dane zapisane na karcie pamięci oraz dokonać ich analizy. Odczytane dane można również zapisać na dysku twardym komputera w celu późniejszej obróbki. Dzięki temu możliwa jest archiwizacja danych z kolejnych rejestracji.Po odczycie danych użytkownik może dokonać analizy. Do wyboru są cztery ekrany:
» Ogólne – pokazywane są wszystkie dane poszczególnych typów w postaci kropek (Pomiary, Zdarzenia i Oscylogramy),
» Pomiary – pokazywane są w postaci kropek wszystkie typy pomiarów zarejestrowanych wg czasu uśredniania (napięcie, częstotliwość itd.),
» Zdarzenia – pokazywane są w postaci kropek wszystkie rodzaje wykrytych zdarzeń (zapady, przepięcia, przerwy itd.),
» Konfiguracja – pokazywane są wszystkie ustawienia, wg których zostały
rejestrowane dane.W programie dostępne są różnego rodzaju wykresy, dzięki którym Użytkownik w prosty sposób może zobaczyć dane zarejestrowane przez analizator:
» Wykres czasowy – pokazuje przebiegi wskazanych parametrów w czasie,
» Oscylogram – przebiegi chwilowe napięć i prądów w zdarzeniach lub na końcu czasu uśredniania,
» Wykres harmonicznych – wykres słupkowy prezentujący poziom harmonicznych rzędu 1...50,
» Wykres Wartość/Czas – pokazuje w postaci kropek zdarzenia w funkcji czasu trwania tych zdarzeń.
» Wykresy ANSI i CBEMA - pokazuje w postaci kropek, które zdarzenia napięciowe mogły wyrządzić szkody w urządzeniachZ danych odczytanych z analizatora można utworzyć raporty Użytkownika, które mogą zostać zapisane na dysku w postaci plików PDF, HTML, CSV lub TXT. Program umożliwia wygenerowanie raportu na zgodność z normą EN 50160 oraz rozporządzeniem systemowym.
- Standardowo w produkcie
- Pliki
Wersja 4.7.1:
Nowe funkcjonalności:
- Dodano obsługę nowej wersji sprzętowej HWh (dotyczy PQM-710/711).
Wersja 4.7.0:
Nowe funkcjonalności:
- Zwiększono maksymalną wartość prądu zwarcia Isc jaką może podać użytkownik w trakcie generowania raportu IEEE oraz Chile.
Wersja 4.6.9:
Nowe funkcjonalności:
- Dodano parametr „suma prądów” na ekranie ze sprawdzaniem poprawności podłączenia w odczytach bieżących dla PQM-700 (wymaga firmware 1.19 lub nowszego).
- Dodano wsparcie 50 harmonicznych dla PQM-700 (wymaga firmware 1.19 lub nowszego) dla polskiego rozporządzenia systemowego.
- Dodano rejestrację mocy czynnej pobieranej i oddawanej 15-minutowej dla konfiguracji z normami PL i GOST oraz rejestracji użytkownika dla PQM-700 (wymaga firmware 1.19 lub nowszego).
Poprawki:
- Poprawiono eksport danych do pliku CSV.
- Usprawniono kompatybilność wsteczną.
- Poprawki drobnych błędów.
Wersja 4.6.8:
Nowe funkcjonalności:
- Aktualizacja raportu dla normy EN 50160:2022.
Poprawki:
- Wyeliminowano potencjalny błąd krytyczny aplikacji, który mógł wystąpić w trakcie wczytywania wybranych rejestracji.
- Naprawiono błąd krytyczny aplikacji podczas próby wydruku wykresów.
- Poprawki drobnych błędów.
Wersja 4.6.7:
Nowe funkcjonalności:
- Aktualizacja raportu dla polskiego rozporządzenia systemowego.
Poprawki:
- Poprawki drobnych błędów.
Wersja 4.6.6:
Nowe funkcjonalności:
- Dodano generację raportu wg normy IEEE 519:2022 dla PQM-702(x)/703/710/711 (wymaga firmware 1.56 lub nowszego).
Poprawki:
- Usprawniono sposób przeliczania wartości IL dla TDD w tabeli Pomiary.
- Poprawki drobnych błędów.
Wersja 4.6.5:
Poprawki:
- Naprawiono mechanizm doboru próbek 15-minutowych w raportach normatywnych.
Wersja 4.6.4:
Nowe funkcjonalności:
- Dodano nowe napięcie znamionowe Un 346/600 V.
- Rozszerzono raport dla mikroinstalacji do 50 kW.
Poprawki:
- Naprawiono wykluczanie danych w raportach normatywnych dla rejestracji PQM-702(x)/703/710/711 (wymaga firmware 1.55 lub nowszego) oraz PQM-700 (wymaga firmware 1.18 lub nowszego).
- Naprawiono możliwość włączenia detekcji zdarzeń zmiany kształtu obwiedni oraz skoku fazy napięcia w konfiguracji rejestracji z uśrednianiem półokresowym dla PQM-702(x)/703/710/711 (wymaga firmware 1.55 lub nowszego).
- Usprawniono mechanizm odzyskiwania uszkodzonych danych.
- Poprawki drobnych błędów.Wersja 4.6.2:
Nowe funkcjonalności:
- dodano obsługę 4-kwadrantowych liczników energii dla rejestracji MPI-540 i MPI-540-PV (wymaga firmware 3.21 lub nowszego);
- dodano nowe napięcie znamionowe Un 462/800 V;
- rozszerzono raport dla mikroinstalacji do 50 kW.
Poprawki:
- poprawiono eksport i wydruk raportów normatywnych;
- poprawki drobnych błędów.Wersja 4.5.0:
Nowe funkcjonalności:
- Wprowadzono obsługę analizatorów PQM-702/703 bez modułu OR-1.
Poprawki:
- Poprawiono tłumaczenia dla języka ukraińskiego.Wersja 4.4.9:
Nowe funkcjonalności:
- Dodano rejestracje zgodne z normami Ekwador dla PQM-702(x)/703/710/711.
- Zwiększono możliwości edycji nagłówka raportów.
Poprawki:
- Wprowadzono poprawkę A3:2019 do normy EN 50160 (wymaga przywrócenia wartości domyślnych dla normy „EN 50160:2010 + A3:2019 niskie napięcia” w module Ustawień programu).
- Poprawiono odczyt danych dla normy NEC220.87.
- Usprawniono działanie interfejsu użytkownika.
- Poprawki drobnych błędów.- Sonel Analiza 5 (wersja aktualna) (5.0.0)opis zmianuwagi
Wersja 5.0.0:
Nowe funkcjonalności:
- Dodano funkcjonalność automatycznej zmiany czasu dla analizatorów PQM-702(x)/703/710/711.
- Zaktualizowano normę EN 50160 do wersji EN50160:2022 + A1:2025.
- Dodano sortowanie zdarzeń po kolumnach.
- Wycofano wsparcie dla analizatorów PQM-701(x).
Usprawnienia:
- Zmieniono sposób prezentacji raportu użytkownika.
- Zoptymalizowano eksport danych do pliku CSV.
- Poprawiono drobne błędy.
Wersja 4.7.1:
Nowe funkcjonalności:
- Dodano obsługę nowej wersji sprzętowej HWh (dotyczy PQM-710/711).
Wersja 4.7.0:
Nowe funkcjonalności:
- Zwiększono maksymalną wartość prądu zwarcia Isc jaką może podać użytkownik w trakcie generowania raportu IEEE oraz Chile.
Wersja 4.6.9:
Nowe funkcjonalności:
- Dodano parametr „suma prądów” na ekranie ze sprawdzaniem poprawności podłączenia w odczytach bieżących dla PQM-700 (wymaga firmware 1.19 lub nowszego).
- Dodano wsparcie 50 harmonicznych dla PQM-700 (wymaga firmware 1.19 lub nowszego) dla polskiego rozporządzenia systemowego.
- Dodano rejestrację mocy czynnej pobieranej i oddawanej 15-minutowej dla konfiguracji z normami PL i GOST oraz rejestracji użytkownika dla PQM-700 (wymaga firmware 1.19 lub nowszego).
Usprawnienia:
- Poprawiono eksport danych do pliku CSV.
- Usprawniono kompatybilność wsteczną.
- Poprawki drobnych błędów.
Wersja 4.6.8:
Nowe funkcjonalności:
- Aktualizacja raportu dla normy EN 50160:2022.
Usprawnienia:
- Wyeliminowano potencjalny błąd krytyczny aplikacji, który mógł wystąpić w trakcie wczytywania wybranych rejestracji.
- Naprawiono błąd krytyczny aplikacji podczas próby wydruku wykresów.
- Poprawki drobnych błędów.
Wersja 4.6.7:
Nowe funkcjonalności:
- Aktualizacja raportu dla polskiego rozporządzenia systemowego.
Usprawnienia:
- Poprawki drobnych błędów.
Wersja 4.6.6:
Nowe funkcjonalności:
- Dodano generację raportu wg normy IEEE 519:2022 dla PQM-702(x)/703/710/711 (wymaga firmware 1.56 lub nowszego).
Usprawnienia:
- Usprawniono sposób przeliczania wartości IL dla TDD w tabeli Pomiary.
- Poprawki drobnych błędów.
Wersja 4.6.5:
Usprawnienia:
- Naprawiono mechanizm doboru próbek 15-minutowych w raportach normatywnych.
Wersja 4.6.4:
Nowe funkcjonalności:
- Dodano nowe napięcie znamionowe Un 346/600 V.
- Rozszerzono raport dla mikroinstalacji do 50 kW.
Usprawnienia:
- Naprawiono wykluczanie danych w raportach normatywnych dla rejestracji PQM-702(x)/703/710/711 (wymaga firmware 1.55 lub nowszego) oraz PQM-700 (wymaga firmware 1.18 lub nowszego).
- Naprawiono możliwość włączenia detekcji zdarzeń zmiany kształtu obwiedni oraz skoku fazy napięcia w konfiguracji rejestracji z uśrednianiem półokresowym dla PQM-702(x)/703/710/711 (wymaga firmware 1.55 lub nowszego).
- Usprawniono mechanizm odzyskiwania uszkodzonych danych.
- Poprawki drobnych błędów.Wersja 4.6.2:
Nowe funkcjonalności:
- dodano obsługę 4-kwadrantowych liczników energii dla rejestracji MPI-540 i MPI-540-PV (wymaga firmware 3.21 lub nowszego);
- dodano nowe napięcie znamionowe Un 462/800 V;
- rozszerzono raport dla mikroinstalacji do 50 kW.Usprawnienia:
- poprawiono eksport i wydruk raportów normatywnych;
- poprawki drobnych błędów.Wersja 4.5.0:
Nowe funkcjonalności:
- Wprowadzono obsługę analizatorów PQM-702/703 bez modułu OR-1.Usprawnienia:
- Poprawiono tłumaczenia dla języka ukraińskiego.Wersja 4.4.9:
Nowe funkcjonalności:
- Dodano rejestracje zgodne z normami Ekwador dla PQM-702(x)/703/710/711.
- Zwiększono możliwości edycji nagłówka raportów.Usprawnienia:
- Wprowadzono poprawkę A3:2019 do normy EN 50160 (wymaga przywrócenia wartości domyślnych dla normy „EN 50160:2010 + A3:2019 niskie napięcia” w module Ustawień programu).
- Poprawiono odczyt danych dla normy NEC220.87.
- Usprawniono działanie interfejsu użytkownika.
- Poprawki drobnych błędów.UWAGA: Wersja programu 5.0.0 i kolejne nie obsługuje analizatorów serii Sonel PQM-701(x). W celu prawidłowej pracy należy używać ostatniej wersji programu Sonel Analiza 4.
